Cara pasang kabel LAN ke modular jack RJ45 – Dalam tulisan ini, kami ingin menjelaskan cara pasang modular RJ45 ProXP, Panasonic, Commacope dan modular dengan merk lainnya.
Bagaimana cara untuk pasang kabel LAN pada modular jack RJ45?
Modular RJ45 adalah sebuah alat yang digunakan sebagai port atau terminal RJ45. Modular RJ45 dipasang di dinding menggunakan Face Plate. Di bawah ini adalah cara pasang modular RJ45 yang biasanya kami lakukan.
Pasang Kabel LAN ke Modular Jack RJ45
Pada modular jack RJ45 memiliki label kode A dan B yang tercetak atau tertempel di modular. Kode ini memiliki baris warna yang berbeda.
Pemakaian yang umum adalah mengikuti warna kode B.
Untuk pasang kabel LAN ke Modular RJ45, Anda membutuhkan alat-alat dibawah ini.
- Pengupas kabel
- Tang potong
- Punch Down kabel RJ45
Pasang kabel LAN pada modular RJ45 cukup mudah, Anda cukup menyusun kabel berdasarkan warna yang tertera pada modular dengan kode B menggunakan punch down sampai kabel terjepit dengan baik. Pastikan Anda menggunakan kabel yang bagus, kami pernah menggunakan kabel berkualitas buruk dan menjadikan kabel sulit terhubung ke modular.
Langkah demi langkah pasang kabel LAN pada modular RJ45.
1. Kupas kabel

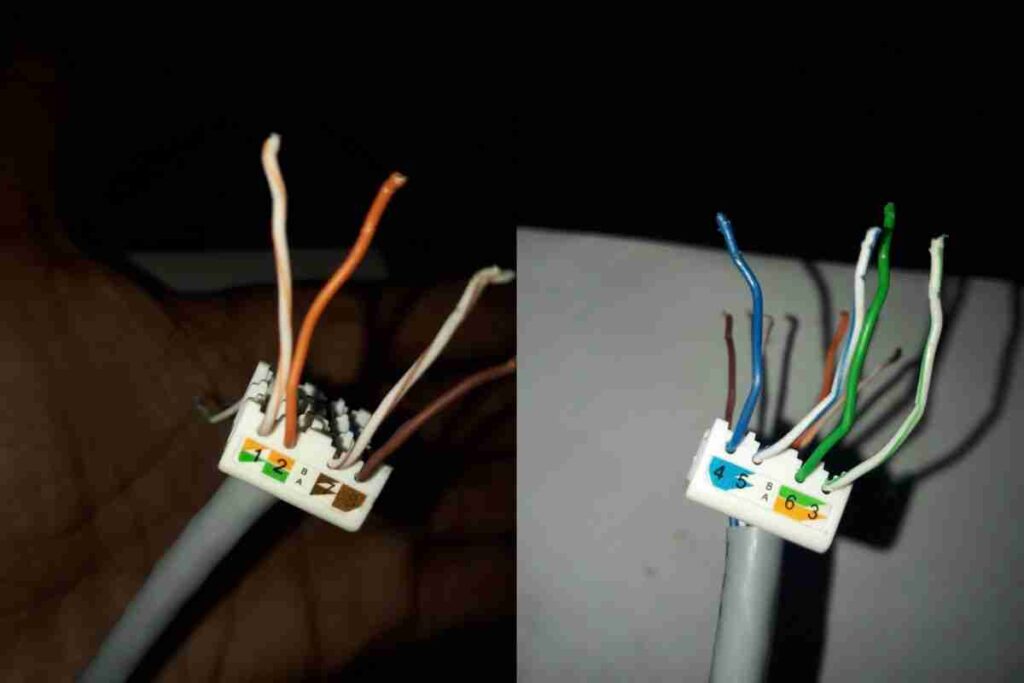

2. Susun kabel sesuai dengan kode warna B

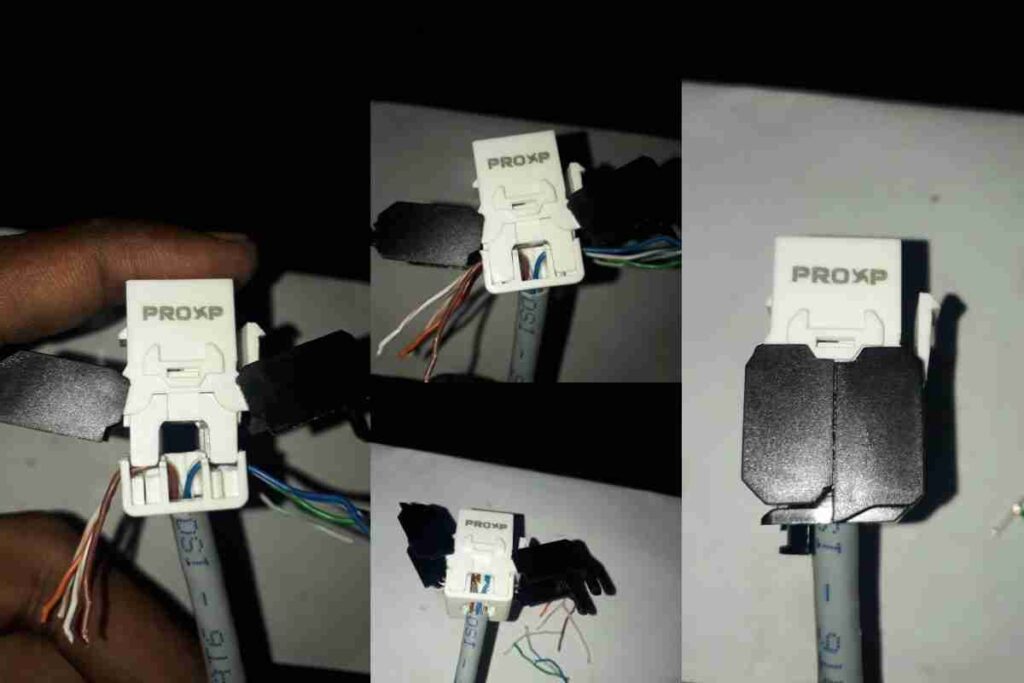

3. Tekan kabel LAN hingga terjepit ke modular menggunakan punch down. Untuk modular ProXP, Anda tidak membutuhkan punch down, karena pasang kabel LAN di modular ProXP bisa tanpa punch down
Untuk cara pasang kabel LAN ke modular jack RJ45 merk lain seperti Commscope dan Panasonic sama saja yaitu mengikuti kode warna B dan membutuhkan alat punch down untuk mendorong kabel masuk ke pin modular.
Akhir Kata
Penggunaan kabel sangat berpengaruh saat pemasangan modular.
Pengalaman kami, penggunaan kabel LAN kualitas rendah (SPC) dapat menghambat pengerjaan karena kabel sulit terhubung ke modular karena kabel mudah patah dan tidak terjepit baik. Kabel terbaik yang kami gunakan adalah merk Belden.
Sekian info cara pasang kabel LAN pada modular RJ45. Semoga bermanfaat.
